Configuracion Terminal con VPN Conexión Cliente OpenVPN GUI en Terminal de Trabajo Windows

Configuracion Terminal con VPN Conexión Cliente OpenVPN GUI en Terminal de Trabajo Windows

Si su empresa tiene el Método B descrito en Impresoras Térmicas Automáticas en CLOUD con VPN, siga estos pasos para configurar, conectar, revisar, reconectar o re-configurar la conexión a la VPN de Novohit.

Configuración Inicial

Instalar Cliente OpenVPN GUI en Windows

  1. Descargar el cliente OpenVPN GUI de cualquiera de estos link:
    1. https://build.openvpn.net/downloads/releases/openvpn-install-2.4.11-I601-Win10.exe
    2. https://drive.novohit.com/file/eiz5b6212b206c26b479f8494ec56ee8be2a9
  2. Instalar el cliente OpenVPN GUI, si tiene alguna duda sobre el proceso de instalación, vea la guía oficial: https://openvpn.net/community-resources/how-to-install-the-openvpn-gui-on-windows/
  3. Copie los archivos .crt, .key y .ovpn que le proporciona nuestro staff via ticket
  4. Se debe configurar para que la VPN se conecte automáticamente al iniciar Windows siguiendo estas instrucciones: https://help.novohit.com/portal/es/kb/articles/verificar-conexi%C3%B3n-cliente-openvpn-gui-en-terminal-de-trabajo-windows. Es importante que los archivos de configuración: .ovpn, .key .cert o .crt y .ca estén en el mismo directorio de configuración.
Warning
Es importante que los archivos de configuración: .ovpn, .key .cert o .crt y .ca estén en el mismo directorio de configuración.

Alert
Es responsabilidad del cliente resguardar y respaldar archivos de configuración de VPN. Toda configuración y re-configuración es sujeta a cargo según SLA de Soporte técnico.

Si hay un firewall instalado:

  1. Agregar en lista verde (de modo que el firewall NO bloquee) los siguientes puertos: 137/139 TCP, 445 TCP
  2. Habilitar el Solicitudes de PING ICMP
  3. Habilitar las conexiones a través de los rangos IP de la VPN
  4. En las configuraciones avanzadas del firewall de Windows, bajo dominio, publico y privado, deshabilitar el control sobre la interfaz de Red (TAP) que crea virtualmente la VPN, normalmente tiene el nombre de "Red De Area Local 2".
  5. En el router interno, abrir el puerto 1194 UDP, la lista completa de Puertos Abiertos se encuentra aquí.
  6. Desactivar o configurar correctamente cualquier antivirus para que no interfiera con las ordenes de impresión de la VPN.

Es responsabilidad del cliente permitir el flujo de intercambio de datos según definido en las instrucciones anteriores.

Notes
En caso nuestro staff realice la instalación, usted acepta que se desactivará el firewall de Windows y se configurará su Antivirus con parámetros especiales para permitir las conexiones de impresión. Sin embargo no somos responsables de la seguridad de su equipo.

Conexión Inicial

Una vez que hizo la configuración inicial, presionando el ícono de OpenVPN GUI en la bandeja del Sistema Operativo Windows (donde está el reloj del sistema) aparecerá un menú de contexto con la opción CONECTAR. Debe presionar dicha opción y si las configuraciones son correctas, la VPN se conectará y asignará una IP.

Conexión Manual

Abra el cliente OpenVPN GUI

Desde el Escritorio

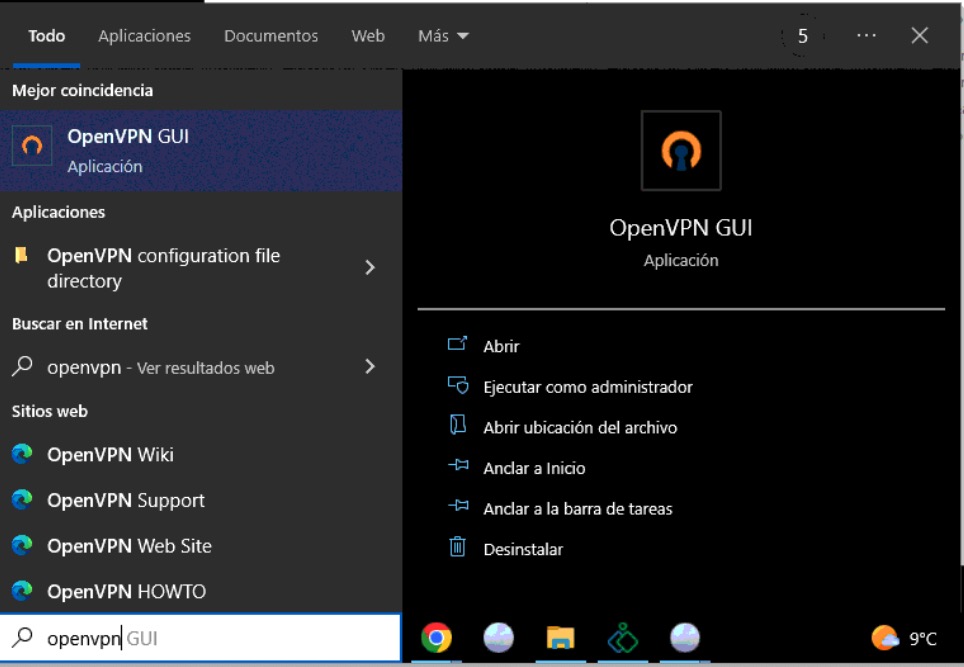

Desde el menú de Inicio de Windows

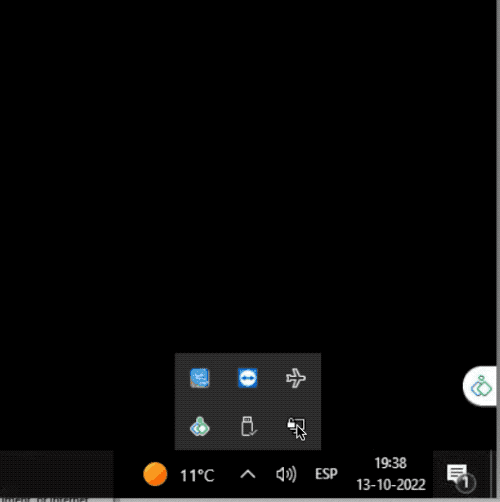

Una vez iniciado OpenVPN GUI, se abrirá en la bandeja del sistema de Windows (esquina inferior derecha), ubique el ícono de OpenVPN GUI , click derecho, y conectar.



Conexión Automática

Es posible configurar el cliente OpenVPN GUI para que se conecte automáticamente a la VPN de Novohit Cloud.

Configurar el cliente OpenVPN GUI para que se conecte a la VPN de Novohit Cloud automáticamente al iniciar Windows

Habilitar la conexión principal en el acceso directo

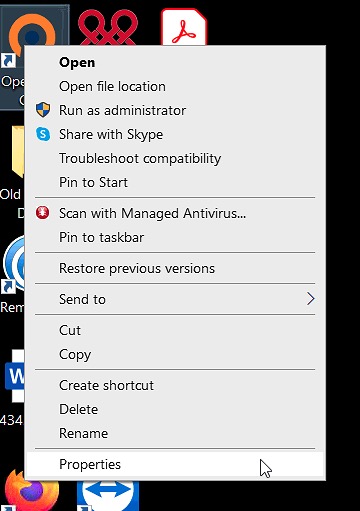

Click derecho en el ícono de OpenVPN GUI  y dar click en Propiedades:

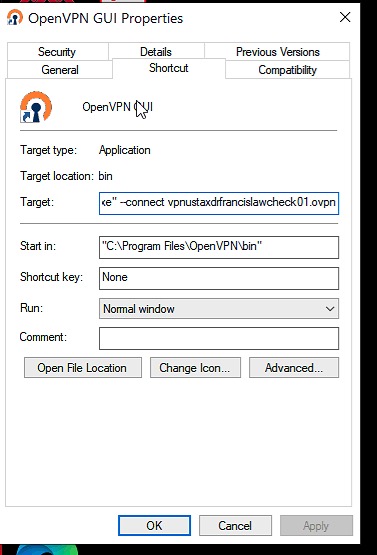

En la pestaña Shortcut en el campo Target al final, agregar --connect nombredelavpn.ovpn, ejemplo:
  1. "C:\Program Files\OpenVPN\bin\openvpn-1.x.x.exe" --connect vpnusmyvpnus01.ovpn

Configurar OpenVPN para que se inicie al abrir Windows

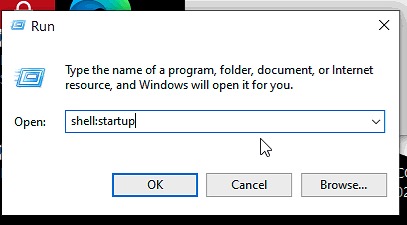

Presionar las teclas Windows+R y escribir el comando shell:startup

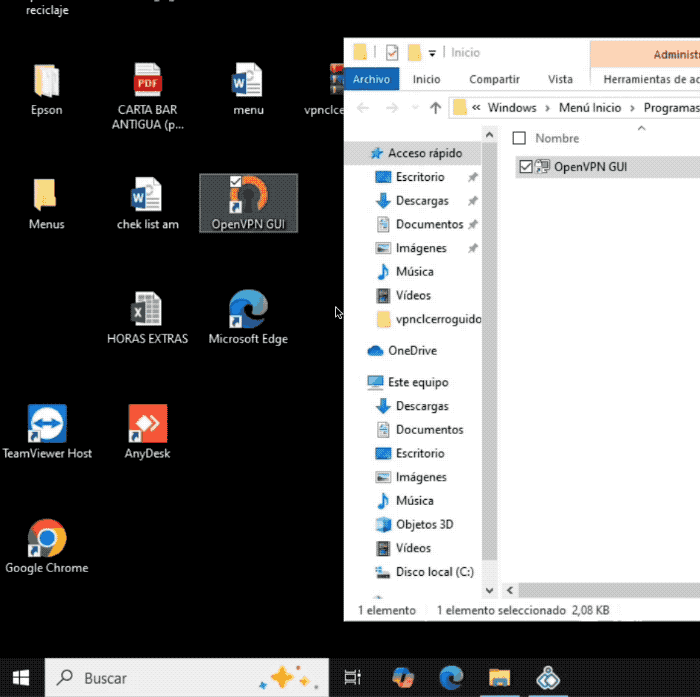

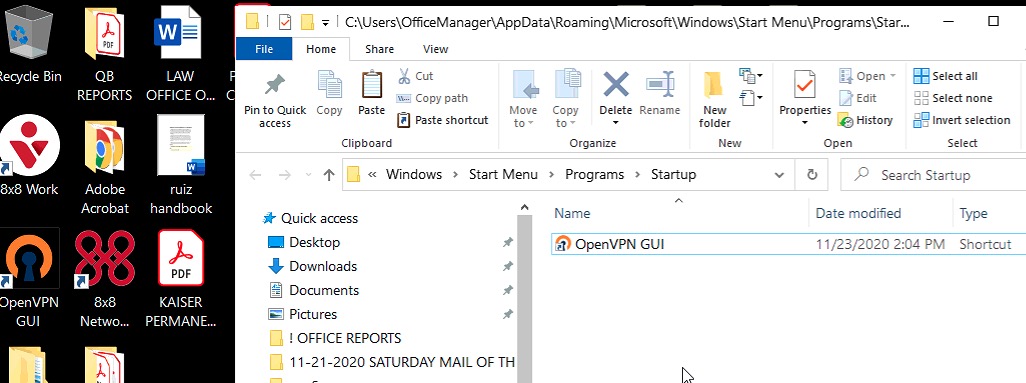

Se abrirá un directorio en donde se copiará el acceso directo de OpenVPN GUI


Cambiar Icono (Opcional, recomendado)

Si bien este paso no es necesario para el correcto funcionamiento, es recomendable para mejor referencia en el uso de la VPN ya que el ícono al que recomendamos cambiar es más facil de reconocer por parte de los usuarios. Para cambiar el ícono:
  1. Click derecho o click secundario en el ícono de acceso directo de OpenVPN GUI
  2. Propiedades
  3. Acceso Directo
  4. Cambiar Icono
  5. Seleccionar el ícono con la pantalla verde


Reiniciar la PC

Idea
Al reiniciar, notarán que ya debería conectarse a la VPN automáticamente.


Verificar que la VPN esté conectada

En la bandeja del sistema de Windows (esquina inferior derecha), validar que el ícono de OpenVPN GUI esté encendido: . Es un ícono en forma de pantalla, con un candado. Si el icono se muestra verde, quiere decir que la VPN está conectada. Si está negro o rojo, quiere decir que la VPN está desconectada.

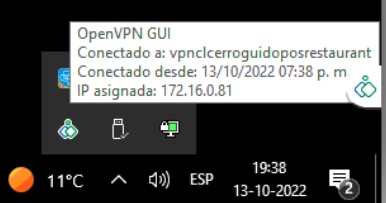

VPN Conectada
VPN Desconectada

En caso de Problemas o falla de conexión

  1. Verifique que la VPN esté conectada
  2. Reinicie la PC
  3. Revise los pasos anteriores para hacer una conexión manual y automática
  4. Desactive el Antivirus o agregue la conexión VPN a la lista aceptada
  5. Revise con su asesor de redes locales si existe algún restricción NAT que bloquee o redireccione conexiones VPN
  6. Contacte a help.novohit.com

Recomendaciones Adicionales

Idea
Guarde una copia de los archivos CRT, KEY, CA y OVPN
